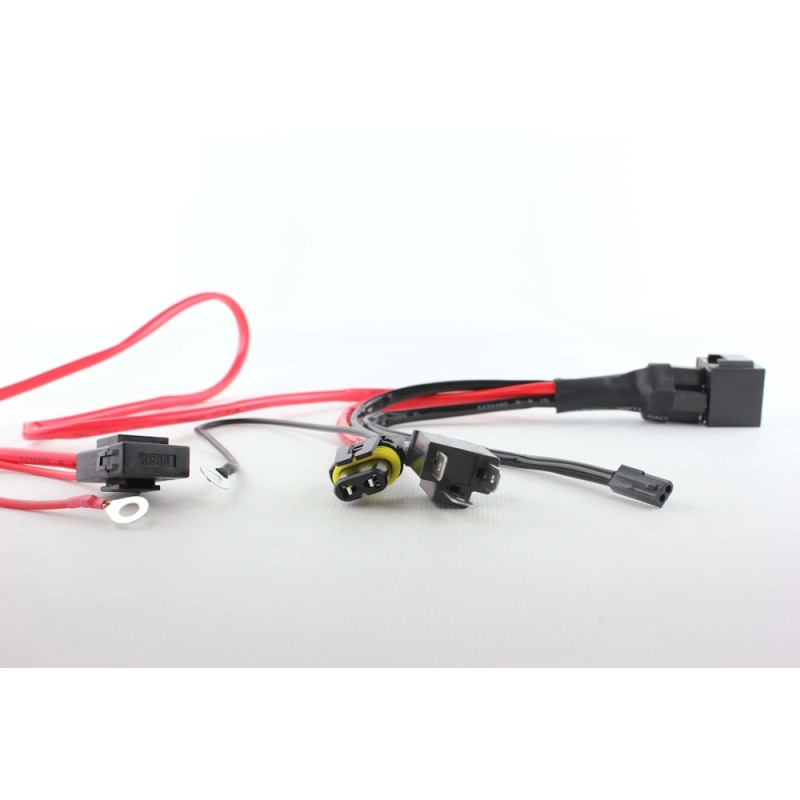

Relé simple para conexión de batería del kit de motocicleta bixenón H4

El relé H4 (o el cableado con relé para lámparas H4) es un componente eléctrico fundamental al modificar los faros de un automóvil, especialmente al cambiar de bombillas halógenas clásicas a un kit de xenón (HID) o a bombillas halógenas más potentes.

Su función principal es aislar el sistema eléctrico original del coche de la corriente de alta intensidad que requieren los faros, extrayendo la energía directamente de la batería.

Aquí encontrará una descripción detallada de para qué sirve y por qué es altamente recomendable (si no esencial) en los kits de xenón.

¿Para qué se utiliza un relé H4?

En los coches con bombillas H4 estándar, la corriente pasa a través del interruptor de los faros en el salpicadero (el interruptor de los faros) y unos cables relativamente finos antes de llegar a la bombilla.

El relé actúa como un interruptor controlado :

1. Utilice el cable original del coche únicamente como una "señal" eléctrica (una corriente muy débil).

2. Al encender los faros, el relé se cierra y transmite la corriente eléctrica directamente desde la batería a los faros , utilizando cables de mayor sección transversal y un fusible específico.

¿Por qué es mejor instalarlo en kits de xenón?

Las bombillas H4 son "bi-xenón", lo que significa que una sola bombilla proporciona luz de cruce y de carretera (mediante el desplazamiento magnético de la bombilla). La instalación del relé ofrece tres grandes ventajas:

1. Gestión del pico de ignición (Aroma)

Los balastos de xenón son muy eficientes una vez calientes, pero en los primeros 2-3 segundos de encendido requieren mucha corriente (un pico que puede superar los 15-20 amperios) para ionizar el gas dentro de la lámpara.

• Sin relé: Esta sobrecarga ejerce presión sobre el cableado original del automóvil. Puede quemar los fusibles originales, sobrecalentar el interruptor de los faros o provocar que estos parpadeen.

• Con relé: La corriente proviene directamente de la batería sin tocar el delicado sistema del automóvil.

2. Eliminar el parpadeo y los apagados aleatorios.

Muchos coches modernos controlan los faros mediante el módulo de control principal (BCM) o utilizan sistemas de modulación por ancho de pulso (PWM). Si la unidad de control detecta un consumo de corriente anormal o si el cableado es demasiado fino, la tensión cae y los faros de xenón empiezan a parpadear o se apagan automáticamente. El relé estabiliza la tensión a 12 V constantes.

3. Protección del sistema eléctrico del automóvil

Los kits de xenón chinos o de posventa pueden provocar explosiones en el escape o cortocircuitos. Si algo falla:

• Sin relé: corre el riesgo de quemar la unidad de control del coche o el interruptor de los faros (reparaciones que cuestan cientos de euros).

• Con el relé: simplemente queme el fusible incorporado en el cableado del relé y salve su automóvil.

4. Gestión del interruptor de luces de cruce/luces de carretera

Las bombillas de xenón H4 cambian de función moviendo un pequeño imán en su interior. El arnés de cableado del relé H4 incluye una unidad de control que coordina a la perfección este movimiento electromecánico al accionar la palanca de las luces largas, algo que el sistema de serie suele fallar por sí solo.
